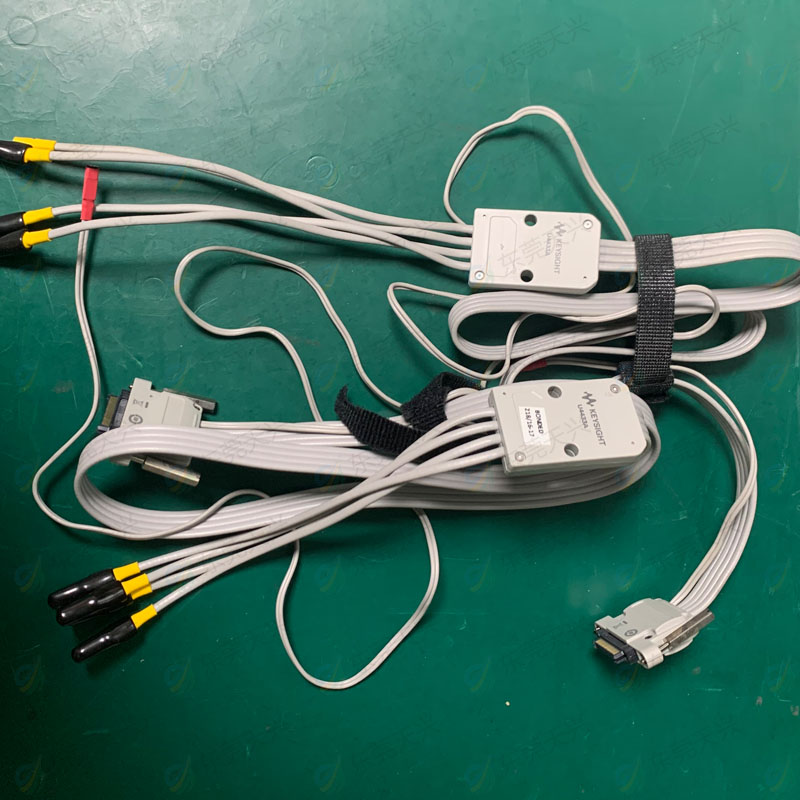

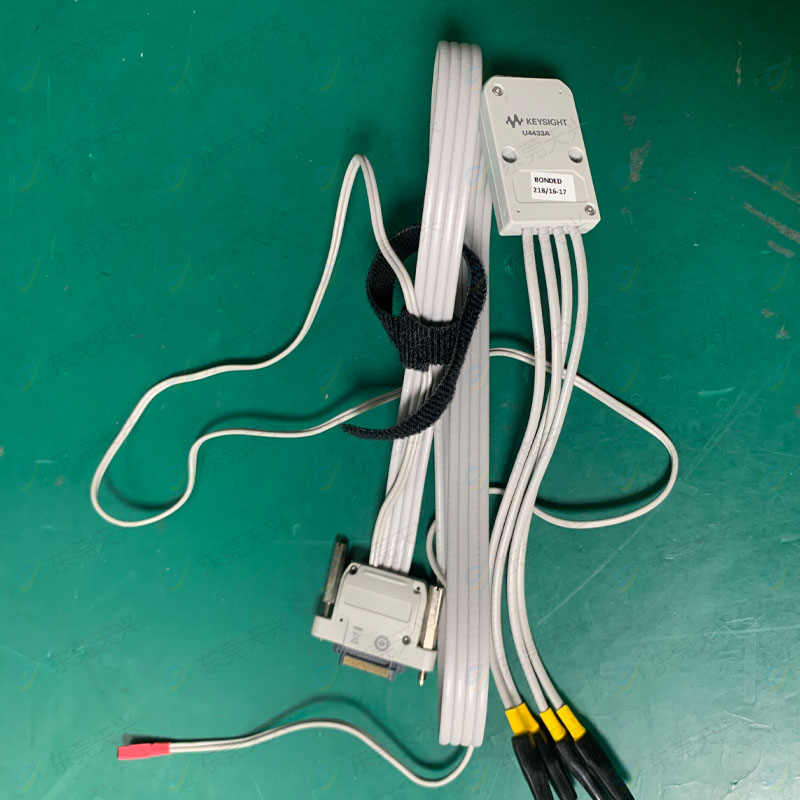

U4433A 高阻抗 MIPI™
M-PHY 差分探头可连接到 Keysight 12 GHz ZIF 探针,确保灵活无损的连接。对于大多数应用,推荐使用 U4433A 探头。
能够容忍低阻抗分压器的用户也可以选择 U4432A SMA 探头。此探头与总线的阻抗是匹配的,可快速连接到原型设计现有的 SMA 连接器上。
• 支持 4 个差分
M-PHY 通道
• 支持高达 HS Gear 3 的数据速率(6 Gbps)
• 700 Ω 输入阻抗典型值
• 测量信号,最小差分幅度为 100mV
• 通过 N5426A(12 GHz 带宽
InfiniiMax II ZIF 探针)连接到目标
• 应用需要每个方向(发射和接收)使用一个 U4433A
