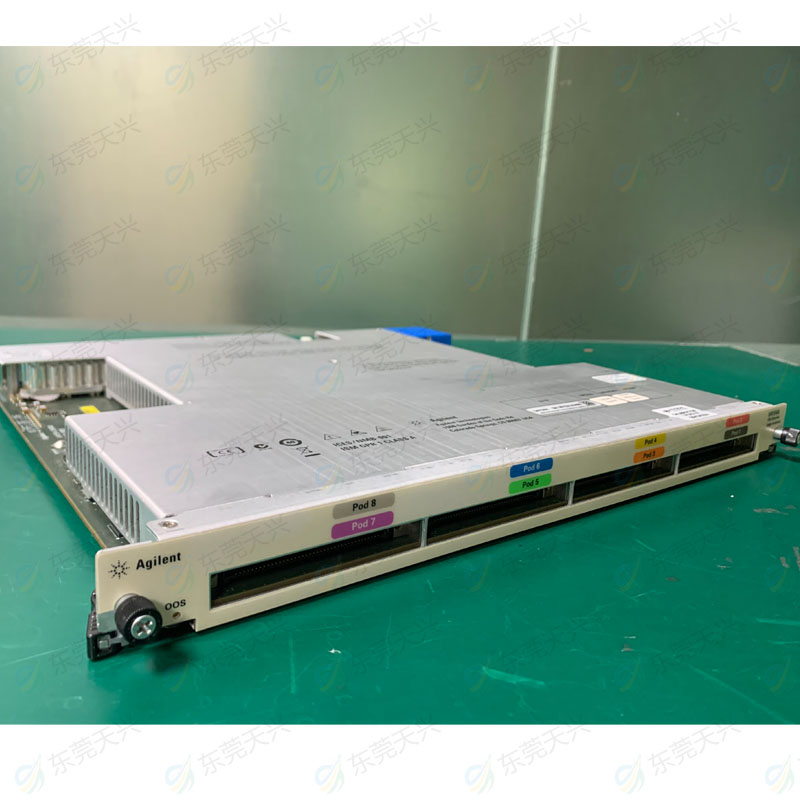

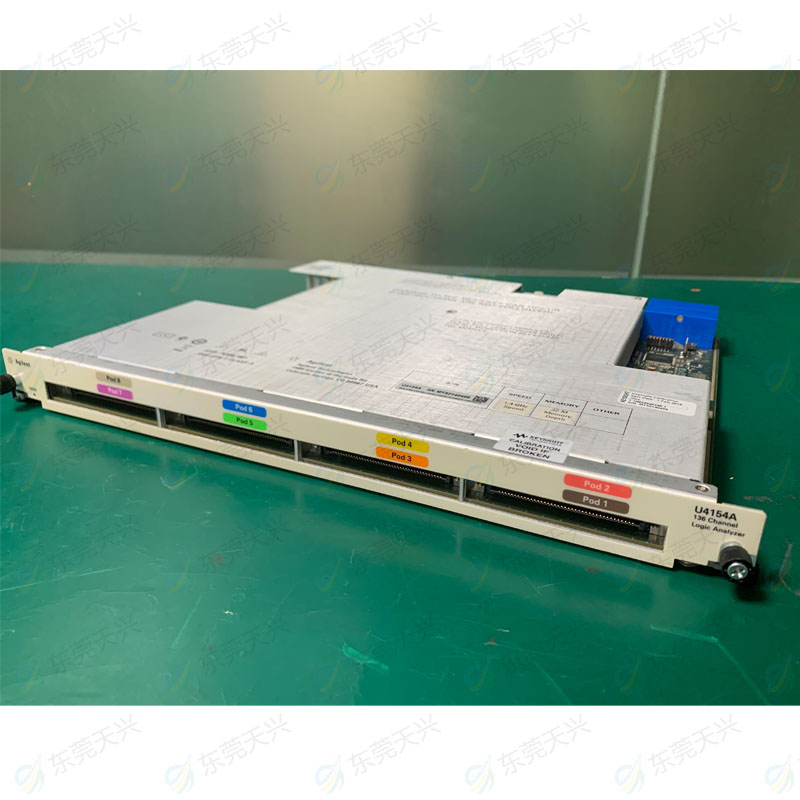

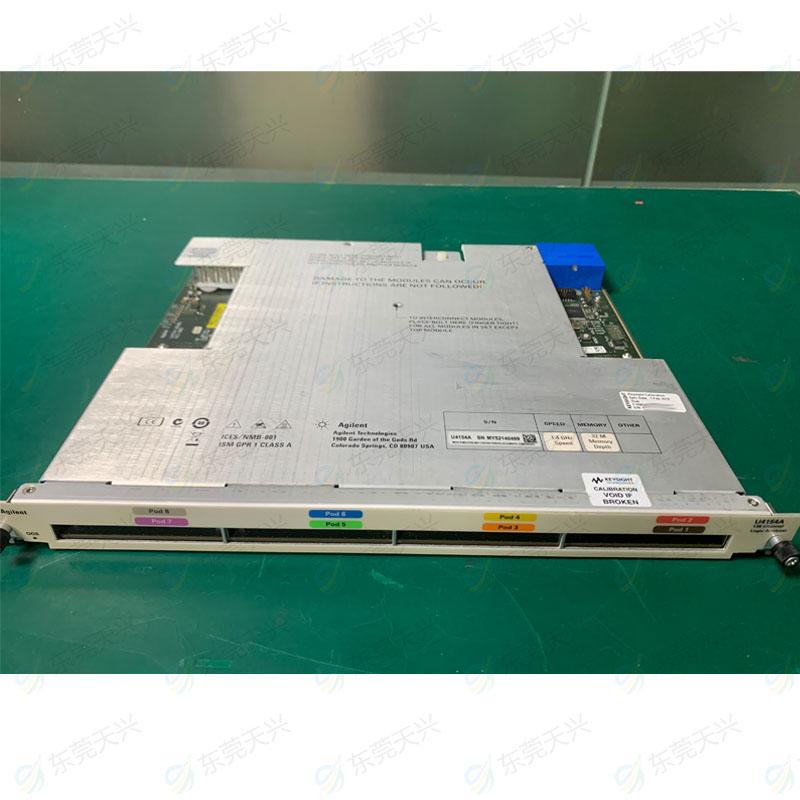

www.dgtianxing.com.cnKeysight U4154A
AXIe 逻辑分析仪模块可对速度高达 4
Gb/s、开眼最小为 100 ps * 100 mV 的高速数字系统进行可靠的测量。12.5 GHz 计时缩放和 256K 采样存储器使您可以同时进行长达 20 us 的状态和高分辨率计时测量。眼图扫描可在几分钟内提供包含所有通道的信号完整性信息的概况。可存储 200 M 个样本的存储器使您能够捕获足够多的系统活动，以便对复杂系统进行故障诊断。
计时分析（异步采样）
l 高达 400 ps（5 GHz），400 M
采样深度，传统计时分析（2.5 GHz 全通道 / 5 GHz
半通道)
l 2.5 GHz 转换计时
l 12.5 GHz（80 ps）计时缩放，256
K存储器深度
状态分析（同步采样）
l 数据速率高达 4 Gb/s，支持所有的 DDR 存储器速度
l 自动设置阈值/采样位置，在高速总线上可实现精确测量
l 可靠测量，开眼最小为 100 ps * 100 mV
l 同时监测所有通道上的眼图，快速发现故障信号
配置注意事项
l 136 通道/模块，2 个模块组合后可在一个时基和触发识别器上提供 272 个通道
l 可选的存储器深度：2M、4 M、16 M、32 M、64 M、128 M、200 M
l 与 90 针逻辑分析仪探头兼容。探头单独订购。
l 可以与 16902B 逻辑分析仪主机组成多机箱配置
其他功能
l 2.5 GHz 触发序列器能够进行可靠的触发并快速捕获 DDR3 2133 信号
l 支持全面的单端或差分信号，可调整阈值
