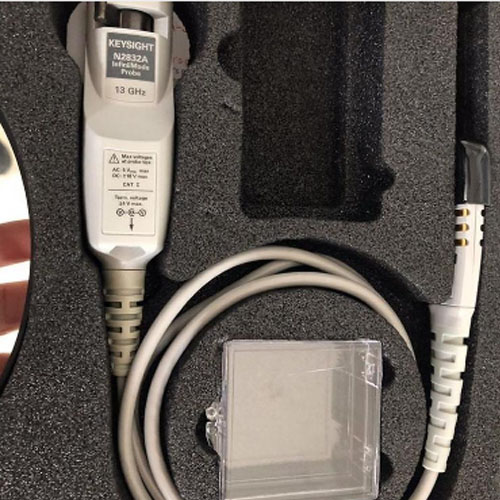

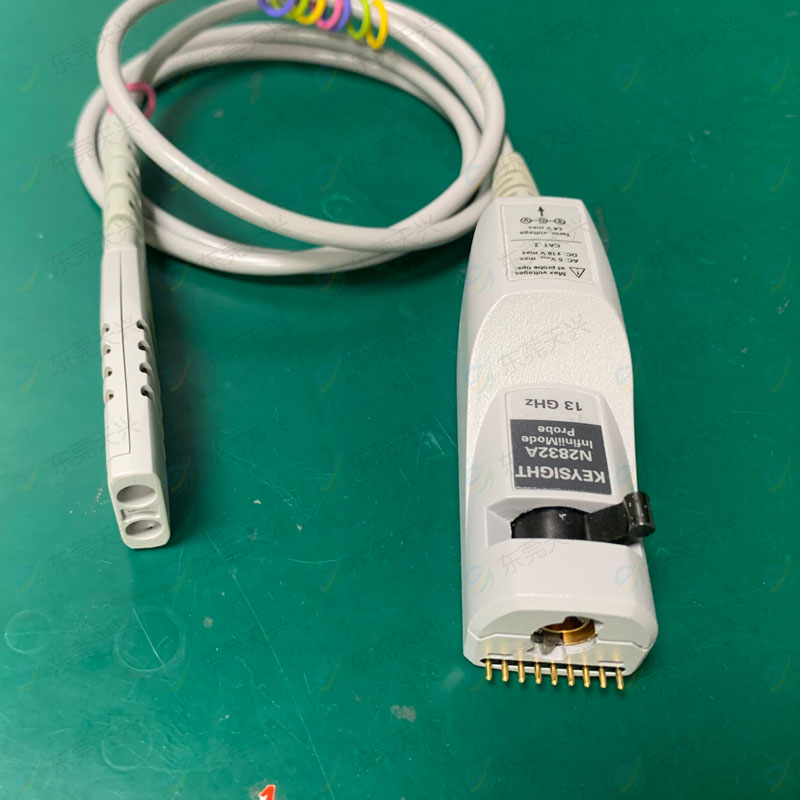

N2832A系列InfiniiMax III+探测系统是新一代InfiniiMax探测系统,在探头测量功能和可用性方面均有极大扩展,能够全面地测量差分信号。探测系统内置InfiniiMode技术,用户无需更改探针连接即可切换差分、单模和共模探测模式。
带宽
- 13GHz(-3dB)
- Tr=33.4ps(10-90%)
输入范围
- 直流衰减比:10:1或5:1
- 输入电压范围:衰减比为5:1时,2.5Vpp或±1.25V;衰减比为10:1时,5Vpp或±2.5V
- 输入共模范围:衰减比为5:1时,±7VDC(100Hz时),±1.25V(>100Hz时);衰减比为10:1时,±2.5V(>100Hz时)
- 偏置范围:探测单端信号时,为±16V
输入电阻
- 直流输入电阻:R diff=100kΩ±2%,R se=50k Ω±2%
- 大于10Khz时的输入电阻:R diff=1kΩ,R se=500Ω
- 输入电容:C diff=32fF,C se=44fF
连通性
- N2848A InfiniiMax III QuickTip探头和N5445A InfiniiMax III点测探头
- N5439A InfiniiMax III ZIF探头
- N5444A InfiniiMax III
2.92mm/3.5mm/SMA探头
- N5441A InfiniiMax III焊入探头
其他
- InfiniiMax III+可与所有InfiniiMax III探头前端搭配使用,并支持InfiniiMax III+的完整带宽。
N2832A系列示波器内置的InfiniiMode技术提供以下工作模式:
- A–B(差分)
- A–接地(信号单端A)
- B–接地(信号单端B)
- (A+B)/2–接地(共模)
