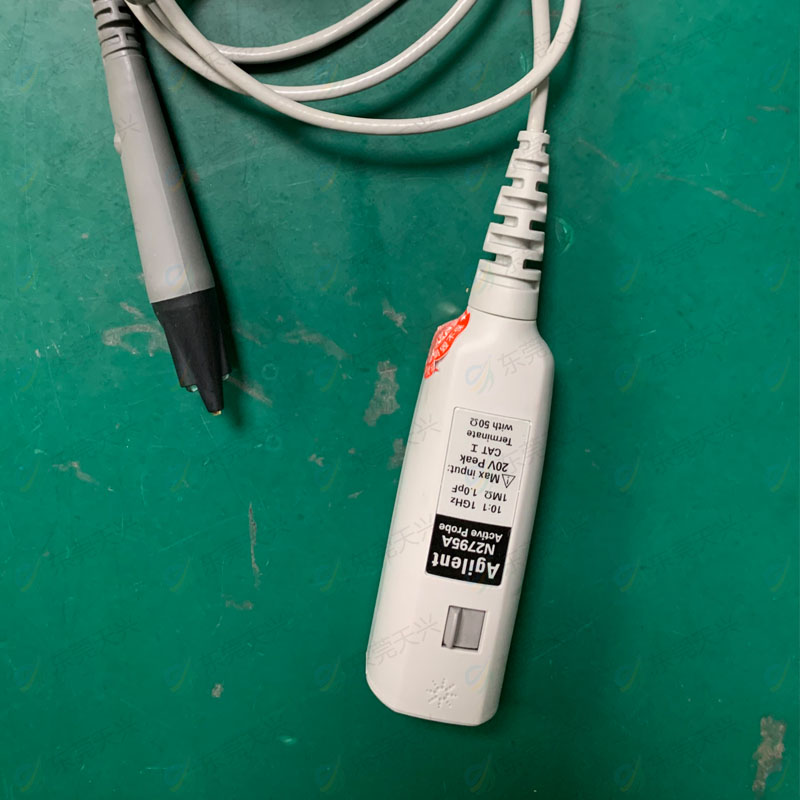

N2795A 是新一代AutoProbe接口的低成本单端有源探头。该探头集成了现有通用高速探测所需的众多特性,特别适用于数字系统设计、元器件设计/表征和教育研究应用。其具有的1MΩ输入电阻和极低输入电容(1pF)提供了超低的被测器件负载。这一优点与出色的信号保真度相结合,使得该探头特别适用于如今的数字逻辑电压。而且,凭借其宽泛的动态范围(±8V)和偏移范围(±8V),该探头可用于多种应用。
对于高信号完整性探测,N2795A 1GHz有源探头是是德500MHz-600MHz带宽Infiniium和InfiniiVision系列示波器的完美补充。
N2795A配有白色LED 前照灯,用于照亮被测电路。该探头由Infiniium和InfiniiVision接口直接供电,无需使用额外电源。该探头还标配多个附件,可轻松连接到被测电路。
主要特性
- 1GHz带宽(-3dB)
- 高电阻(1MΩ)和低电容(1pF)输入实现低负载
- 高泛的输入动态范围(±8V)和偏移范围(±8V)
- 内置前照灯在探测期间提供良好的可视性

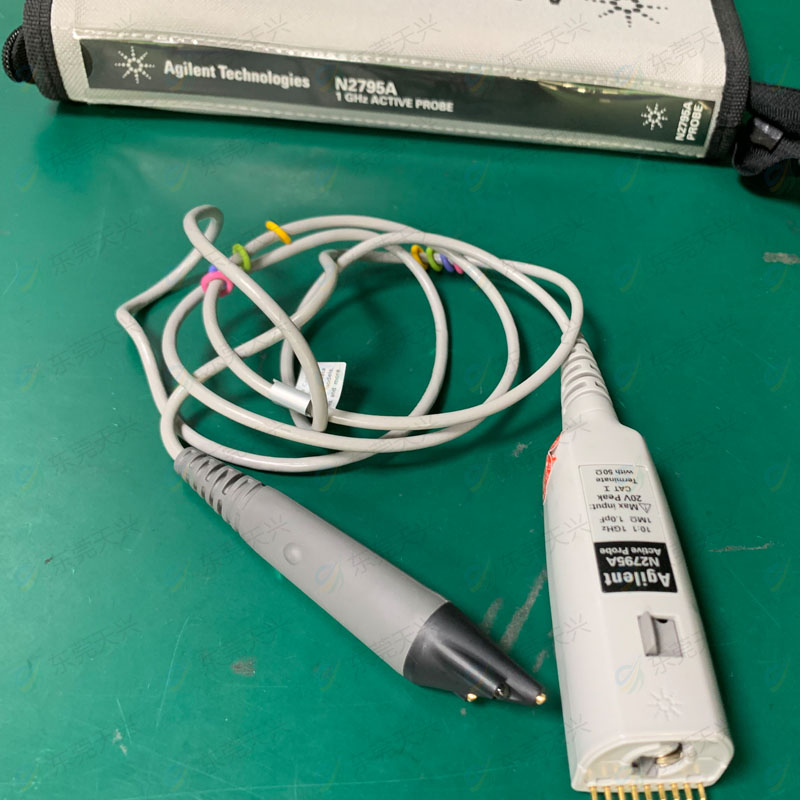

- 包含多种探针附件
- 直接连接至AutoProbe接口(无需使用电源)
兼容示波器
Keysight InfiniiVision 3000/3000T X 系列、4000
X 系列、6000 X 系列、5000、6000(6000 100 MHz 除外)、7000 和 Infiniium 9000、S 系列和 90000A 系列。
