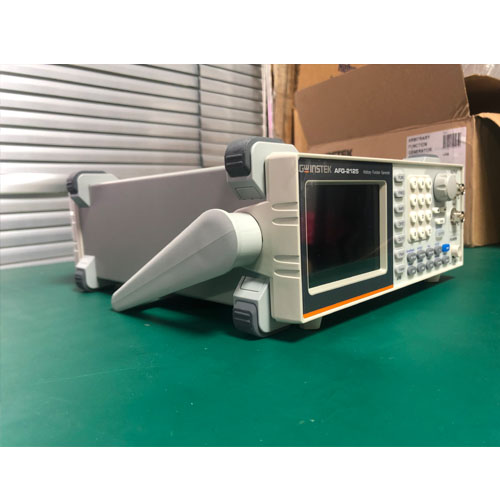

AFG-2100/2000系列任意波形发生器是一台以DDS技术为基础,涵盖正弦波、方波、三角波、噪声波以及20MSa/s采样率的任意波形。0.1Hz的分辨率的1%-99%的方波(脉冲波)可调占空比功能,极大的扩展了他的应用范围。
AFG-2100/2000系列包含6个型号,5MHz/12MHz/25MHz三种频段。此外,AFG-2100系列还提供AM/FM/FSX调变、扫描以及计频器功能。在参数设置上采用全数字化的操作设计,3.5的三色LCD显示,可清楚的显示设置的参数内容。全系列配备USB Device接口,用户除了可进行远程控制,还可以从PC导入波形数据。
特性参数
- 0.1Hz-5/12/25Mhz全数字合成信号,01Hz分辨率
- 内置标准波形:正弦波、方波、三角波、噪声波和任意波
- 20MSa/s采用率、10位垂直分辨率、4k点记录长度的任意波形编辑功能
- 1%-99%方波占空比调整
- 全数字操作设计与旋钮微调功能
- 3.5三色LCD屏幕,同时显示幅值、直流偏压、和其他按钮设置信息
- AM/FM/FSK调变信号,扫描和计频功能

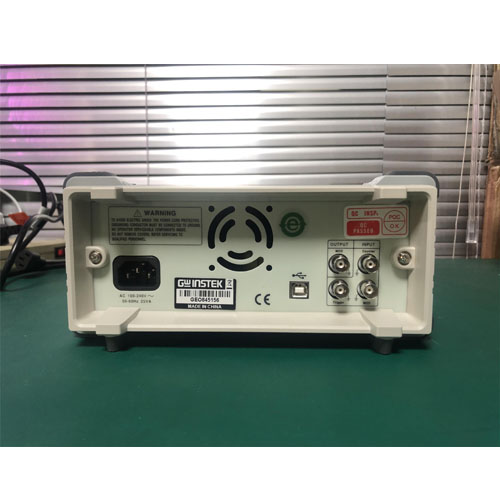

- USB device 接口,用于远程控制和波形编辑
- 配备PC任意波形编辑软件
- 电源:AC 100-240V,50-60Hz
- 功率消耗;65VA
